高品位ラインレーザー光源

さまざまな産業分野の計測技術の高度化・高速化に従ってレーザー光源にもさらに

高性能化が求められてきております。当社では優れたビームシェイピング技術で、

マシンビジョン、光切断法による光三次元計測、各種レーザー計測、フローサイトメトリー

バイオフォトニクスなどの様々なご要求に対応できる製品を供給させて頂きます。

製品紹介

レーザー光源(SL)   レーザー光源(ILS)   トップハットモジュール

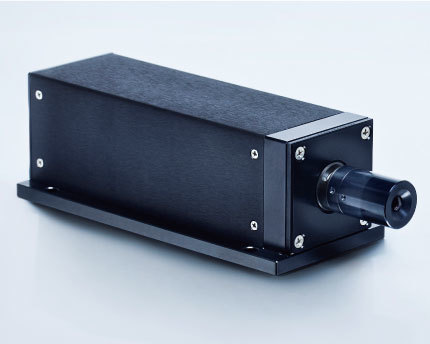

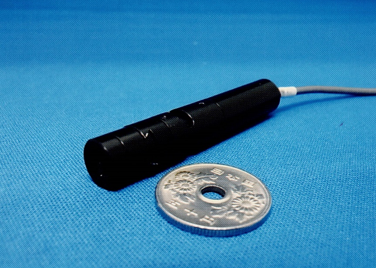

レーザー光源SLシリーズ。コンパクト・高耐久設計のレーザー光源

詳しくはこちら

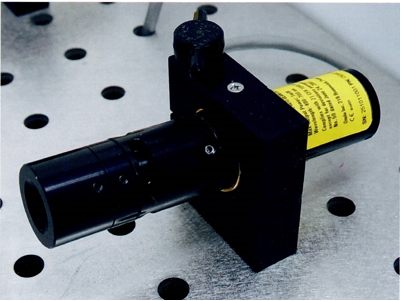

レーザー光源ILSシリーズ。高出力サーモエレクトリッククーラー内蔵のレーザー光源

詳しくはこちら

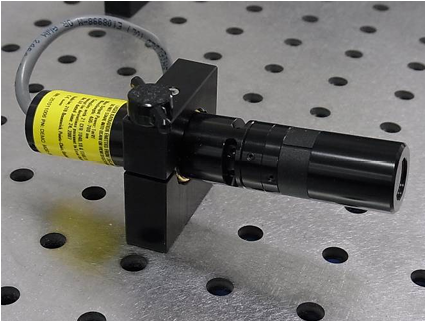

トップハットモジュール。ガウシアン分布ビームをトップハット型分布ビームに変換します。

 詳しくはこちら



フォトレックスレーザー光源の特長

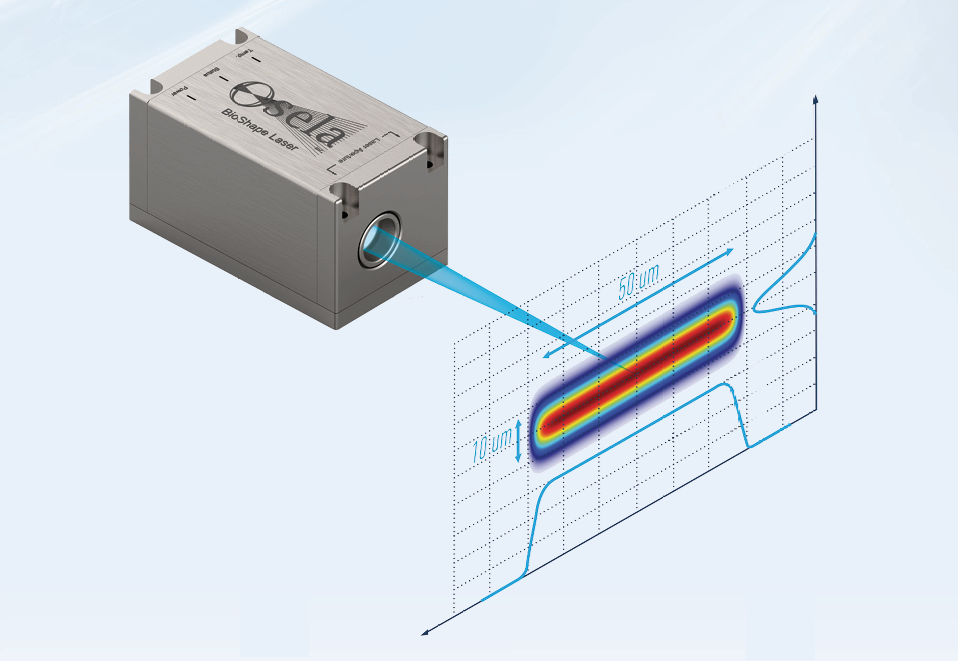

特徴1均一強度分布(ノンガウシアン)

光切断計測の用途では、ラインの均一強度分布は高く求められる性能のひとつです。様々なレベルの光強度均一性をオプションで対応いたします。当社では社内でレンズ製造の設備を持ち、様々なレーザービームに適応できる体制を確立しております。


特徴2ミクロンライン

計測・検査技術の高精度化でさらに精細なライン要求に対応するため、最小線幅5μ(1/e2)を実現しました。このオプションはすべての機種に適用できます。ライン幅はその作動距離と相関関係にあります。ラインの長さに沿ってライン幅は広くなります。このためライン端が被写界深度以内になるように最大投光角(最大ライン長さ)には限度があります。


特徴3フォーカスタイプ

用途に合わせて4種類のフォーカスタイプより選択してください。アプリケーションにより作動距離、ライン幅、被写界深度の間で最適化を図ることが重要です。レーザー光の線幅が√2(約1.4)倍以上広がらない範囲を被写界深度と定義されており、極細ラインほど被写界深度がより小さくなります。


特徴4エッジ光量分布補正

大きい視野角で投光する用途の場合、コサイン4乗則(光軸に対して傾いて入射する光は、傾斜角のコサイン4乗に比例して光量が低下する。)により両端のエッジ部の光量が低下する。この現象に対応するため新しくライン光量分布を補正する技術を開発しました。

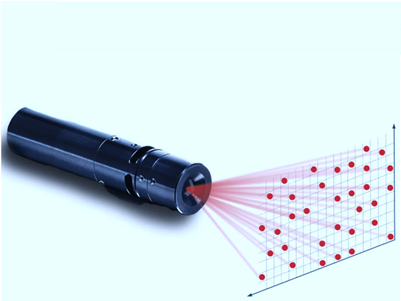

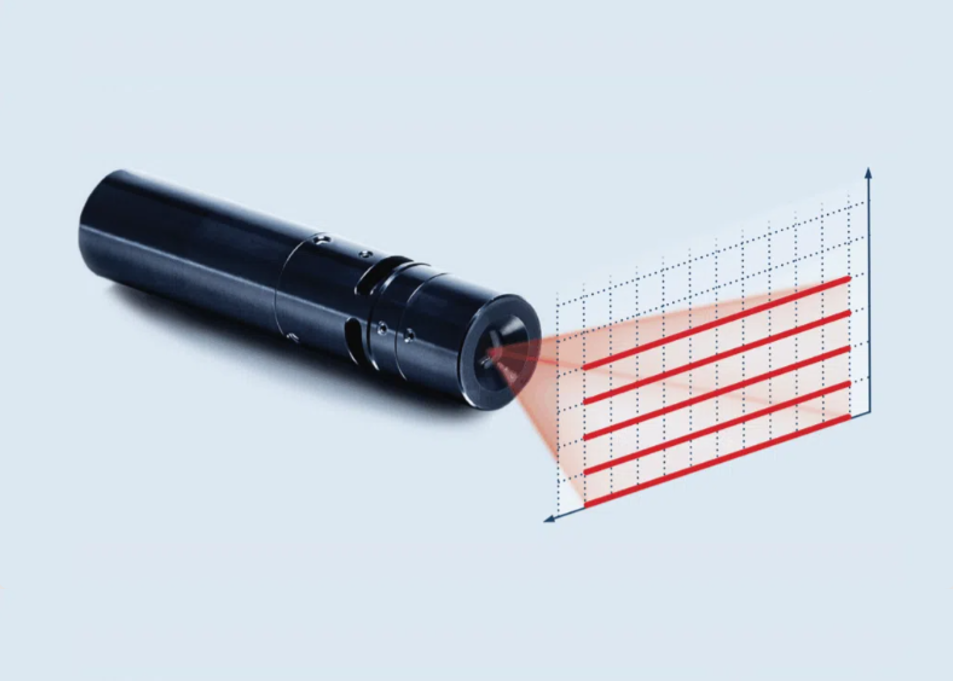

特徴5マルチライン・マルチパターン

回折光学素子(DOE)を用いてマルチライン・マルチドットを標準品で対応させていただいております。

カスタム対応も可能!お問い合わせ下さい。
