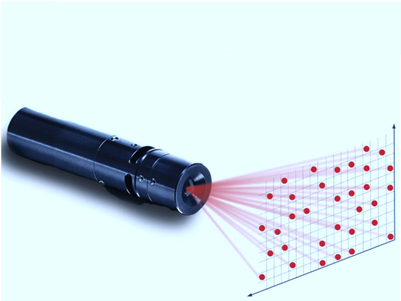

RPP

ランダムパターンプロジェクター

独自の回析光学技術に基づき開発したランダムドットパターンのレーザー光源です。産業用アプリケーションに対応できるように設計しています。優れたビームシェイピング技術をベースに各種レーザーパターン投映を実現します。

特長

　　◆EYE SAFE バージョンクラス1実現

　　◆最大100,000ランダムドット

　　◆産業アプリケーション用に設計

　　◆波長:450nm/660nm/830nm

　　◆高い出力安定性

　　◆焦点可変設計

　　◆静電気、過電圧、過温度保護機能

用途・応用

・３Dマシンビジョン　　　　　・広域三次元計測

　　・ステレオカメラシステム　　　・位置認識・動作検出

　　・３Dピッキングシステム　　　　・画像解析

　　・ロボット視覚センサー　　　　・その他　

◆ランダムパターンプロジェクターとは？

ランダムドットパターン(RPP)はドットマトリックスパターン、例えば100pixels x100pixelsにおいて総ドット数(10000ピクセル)の10%のドット(1000個)がランダムに光る設計です。それぞれの光るドットの周りは少なくとも8個の暗いドットで構成されており、光ドットが接触することはありません。そのパターンはそのマトリックスの中心に対して対称的です。

ランダムパターンプロジェクター仕様

スタンダード　クラス 3B	RPP 019＊	RPP 009	RPP 010	RPP 011	RPP 013	RPP 014	RPP 015	RPP 016	RPP 017	RPP 018
EYE SAFE バージョンクラス1	RPP 019ES	RPP 019ES	RPP 019ES	RPP 019ES	RPP 019ES	RPP 014ES	RPP 015ES	RPP 016ES	RPP 017ES	RPP 018ES
光ドット数	40000	5625	980	980	5625	13410	13410	23880	57446	23880
投映角 (アスペクト比 1：1)	30°	10°	30°	20°	25°	35°	45°	35°	45°	45°
レーザー波長	450nm	660nm	830nm	660nm	830nm	660nm	830nm	660nm	830nm	830nm
レーザー出力	50mW，　130mW，　200mW（830nmのみ） *カスタム仕様にも対応させていただきます
光出力変調変調度立ち上り/下り時間　　(μsec) 入力抵抗(Kohm)	※外部光量コントロール　・　（オプション）　T T L 100％＜5 ＞10
光出力調整	リニア変調　（≈1.4-5VDC）,　オプション：T T L
内蔵保護機能	静電気,　過電圧（ 25 VDCまで）過温度シャットオフ（ 45℃以上）
ウォームアップ(分)	<2
パワー安定性	< +/-3%
動作電圧(VDC)	5+/-0.5, 　オプション：7-36
動作電流(mA)	＜250（ダイオードによる）
使用温度範囲(℃)	－10 ～ +50℃
重量	＜250ｇ
電源供給ケーブル	リード線式コネクター無し　450mm長
保証	1年
