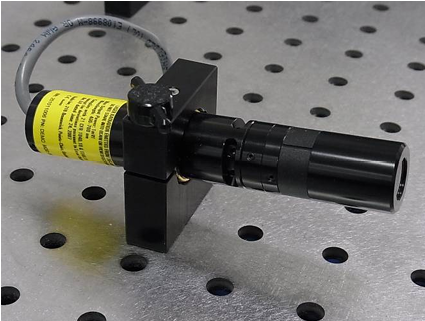

ミクロラインレーザー光源

さまざまな産業分野の計測技術の高度化に従ってレーザー光源にも高性能化が求められてきております。当社では優れたビームシェイピング技術で最細線幅5ミクロン@1/e2を実現いたしました。ご要求仕様に応じて適切な光学系をご提案させていただきます。

◆ミクロライン光学系　最細線幅：5μ@1/e2　WD:25ｍｍ(固定)

作動距離(mm) 固定	ライン幅(μm) (1/e2)	被写界深度　 (μm)	最大投光角　 (°)	ライン長さ　 (mm)
25	5	50	5	2
50	9	150	5	4.3
75	12	350	7.1	9
100	15	600	7.1	12

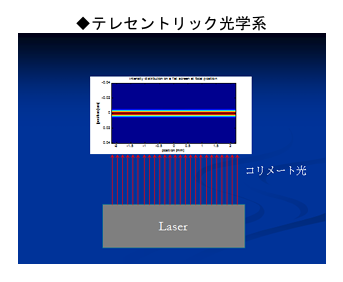

◆テレセントリック光学系

ライン長100mm以下の全域で均一なライン幅を実現します

仕様(例)：ライン長19㎜,ライン幅＜13μm, WD:80mm

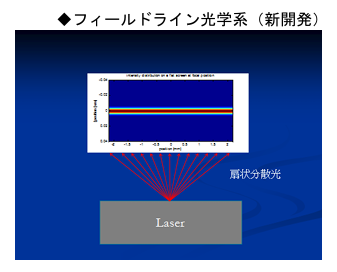

◆フィールドライン光学系（新開発）

ライン長60㎜以上の全域で均一なライン幅を実現します

仕様(例)：ライン長200㎜,ライン幅＜40μm, WD:200mm

　　・マシンビジョン　　　　　　　　・各種基板検査

　　・光切断計測　　　　　　　　　　・バイオフォトニクス

　　・光三次元計測　　　　　　　　　・フローサイトメトリー

　　・アライメント　　　　　　　　　・コンフォーカルマイクロスコープ

　　・ロボットビジョン　　　　　　　・メディカル

　　・半導体実装検査　　　　　　　　

波長(nm)	405, 520, 635, 660, 690, 785, 810, 830 カスタム
投光角(FA°)	5°,　7°
フォーカスタイプ	ミクロンフォーカス,　テレセントリック,　フィールドライン
ボアサイト(mrad)	＜3mrad (コリメート)
長時間安定性 (8時間)	＜ + / - 3％
波長シフト	約 0.25 nm / ℃
ビームシェイプオプション	高均一強度分布
変調最大周波数(kHz) 立ち上り/下り時間(μsec) 入力抵抗(Kolm)	アナログ変調 10kHz ＜5 ＞10
変調オプション	オプション：ＴＴＬ,　リバースＴＴＬ
内蔵保護機能	静電気,　過電圧過温度シャットオフ　(45℃以上)
ウォームアップ(分)	＜2
ビーム位置安定性(μrad/℃)	＜10
動作電圧(VDC)	5 + / - 0.5
動作電流(mA)	<250(ダイオードによる)
使用温度範囲(℃)	－10 ～ + 45
重量	<250g
電源供給ケーブル	リード線式コネクター無し　456mm長
保証	最長２年(機種による)
