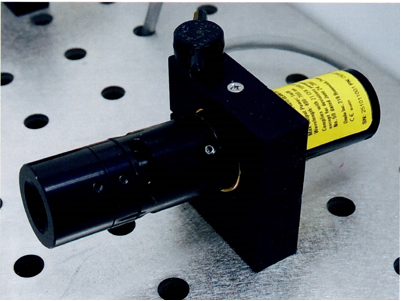

SLシリーズ

画像・計測用青色/緑色系レーザー光源

さまざまな産業分野の計測技術の高度化に従ってレーザー光源にも高性能化が求められてきております。従来のSLシリーズに様々な対象物に対応できる波長・出力が新たにラインアップされました。青色/緑色系波長で従来より長寿命で安定した性能が得られます。

　　◆波長・出力

●405nm：35mW. 100mW

●450nm：100mW

●520nm：50mW. 80mW

●635nm～830nmの波長にも応じます　

　　◆高反射対象物の検査に有効

　　◆簡易外部焦点調整

　　◆独自光学設計によりご使用の安全クラスをさらに安全なクラスに

　　　下げて且つより高い出力を実現します　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　例：他社クラス3R　→　クラス2M (出射端 25mW)

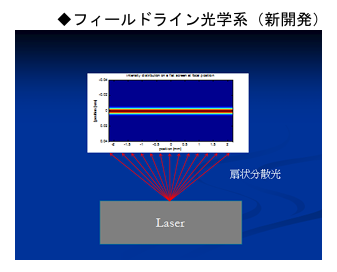

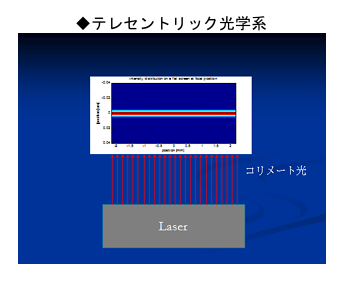

　　◆ミクロンライン・テレセントリック・フィールドライン

　　　ご要望により各種工学系に対応

　　・マシンビジョン　　　　　・各種基板検査　　

　　・光切断計測　　　　　　　・バイオフォトニクス

　　・光三次元計測　　　　　　・フローサイトメトリー

　　・アライメント　　　　　　・コンフォーカルマイクロスコープ

　　・ロボットビジョン　　　　・メディカル

　　・半導体実装検査　　　　　・その他

波長(nm)	405, 450, 520nm
投光角(FA°)	5, 10, 15, 20, 30, 45, 60, 75, 90, カスタム
フォーカスタイプ	ミクロンフォーカス,　テレセントリック,　フィールドライン
ボアサイト(mrad)	＜3mrad (コリメート)
長時間安定性(8時間)	機種による
波長シフト	約0.25nm/℃
ビームシェイプオプション	高均一強度分布,　マルチパターン
変調最大周波数(kHz) 立ち上り/下り時間(μsec) 入力抵抗(Kohm)	アナログ変調 10KHz ＜5 ＞10
変調オプション	オプション：ＴＴＬ,　リバースＴＴＬ
内蔵保護機能	静電気,　過電圧,　過温度シャットオフ(45℃以上)
ウォームアップ(分)	＜2
ビーム位置安定性(μrad/℃)	＜10
動作電圧(VDC)	12+/-5%
動作電流(mA)	＜250　(ダイオードによる)
使用温度範囲(℃)	-10 　～　+45
重量	<100ｇ
電源供給ケーブル	リード線式コネクター無し　456mm長
保証	最長1 － 2年 (機種による)
