CLシリーズ

ミニレーザー光源

さまざまな産業分野の計測技術の高度化・高速化に従ってレーザー光源にも高性能化が求められてきております。当社では優れたビームシェイピング技術をベースに試作から量産に至るまで、さまざまなアプリケーションの要求にテーラーメイドで対応させていただきます。

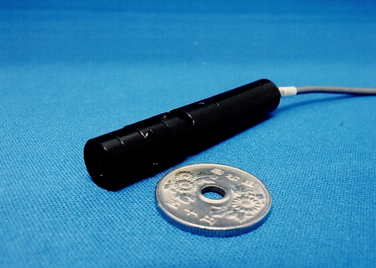

　◆コンパクト設計　外径9.4mm　全長57mm　　　　　　　　　　　　　　　　　　　　　　　　

　◆外部簡易手動フォーカス機構　　　　　　　　　　　　　　　　　　　　　　　　　　　

　◆高均一強度分布：標準変動率＜+/-30％　最小変動率：＜+/-10％　　　　　　　　　　　

　◆マルチライン・ランダムドット対応可　　　　　　　　　　　　　　　　　　　　　　　　　　

　◆静電気、過電圧・過温度保護回路内臓　　　　　　　　　　　　　　　　　　　　　　　

　◆製品保証：2年間(機種による)　　　　　　　　　　　　　　　　　　　　　　　　　　　

　◆光軸90°変更ミラーユニット　13.5mm×15mmL(オプション)

　　・マシンビジョン　　　　　　　　　　・各種基板検査　　　

　　・光切断計測　　　　　　　　　　　　・バイオフォトニクス

　　・光三次元計測　　　　　　　　　　　・フローサイトメトリー

　　・アライメント　　　　　　　　　　　・コンフォーカルマイクロスコープ

　　・ロボットビジョン　　　　　　　　　・メディカル

　　・半導体実装検査　　　　　　　　　　・その他　

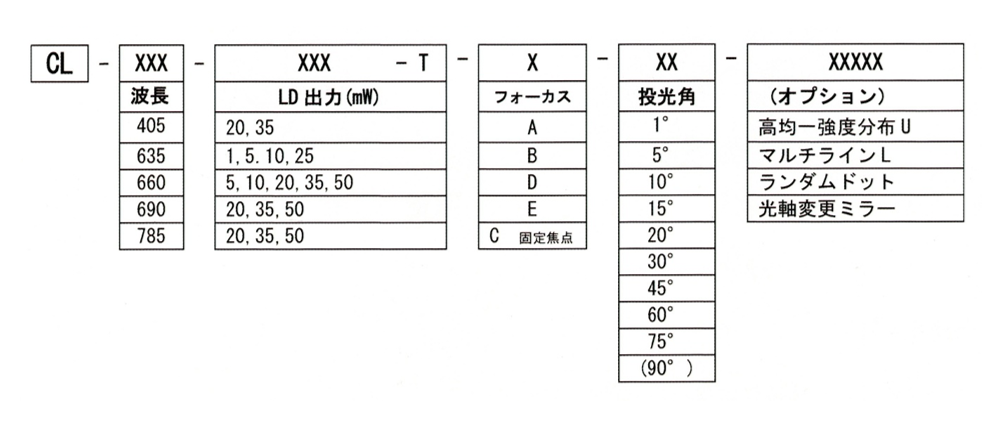

波長(nm)	405, 635, 660, 690, 785
投光角(FA°)	1, 5, 10, 15, 20, 30, 45, 60, 75, 90
フォーカスタイプ	A, B, D, E, C(固定焦点のみ)
ボアサイト(mrad)	<3 mrad　(コリメート)
長時間安定性(8時間)	＜+/-3％
波長シフト	約 0.25 nm / ℃
ビームシェイプオプション	高均一強度分布,　マルチライン,　ランダムドット
変調最大周波数(kHz) 立ち上り/立ち下り時間(μsec) 入力抵抗(Kohm)	TTL 変調 10kHz <5 >10
変調オプション	オプション：リバース TTL変調,　アナログ変調
内蔵保護機能	静電気,　過電圧過温度シャットオフ (45℃以上)
ウォームアップ (分)	<2
ビーム位置安定性　(μrad/℃)	＜10
動作電圧 (VDC)	5+ / - 0.5
動作電流 (mA)	<150 (ダイオードによる)
使用温度範囲 (℃)	－10 ～ +45
重量	＜15ｇ
電源供給ケーブル	リード線式コネクター無し　300mm長
保証	最長２年　(機種による)
